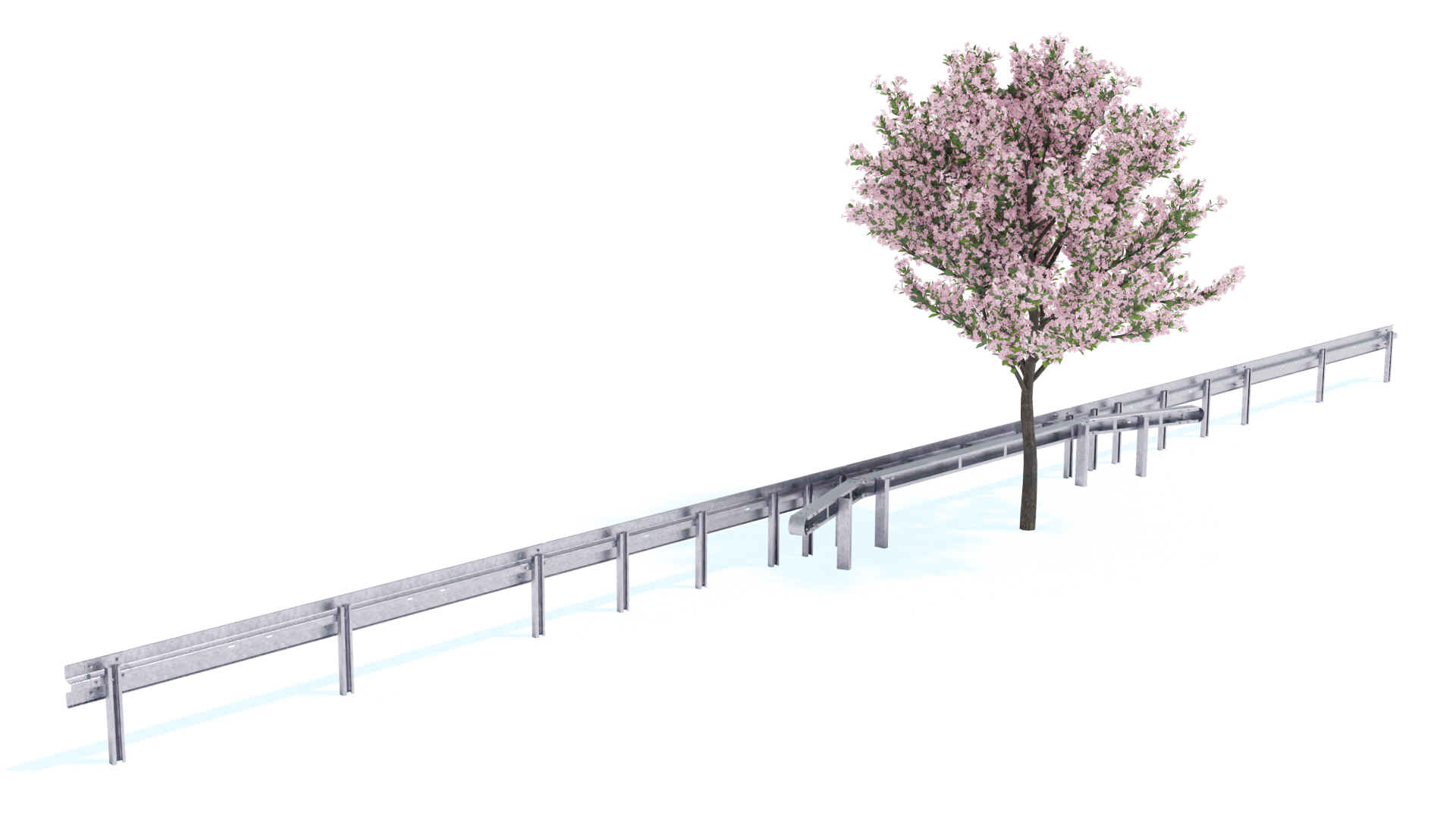

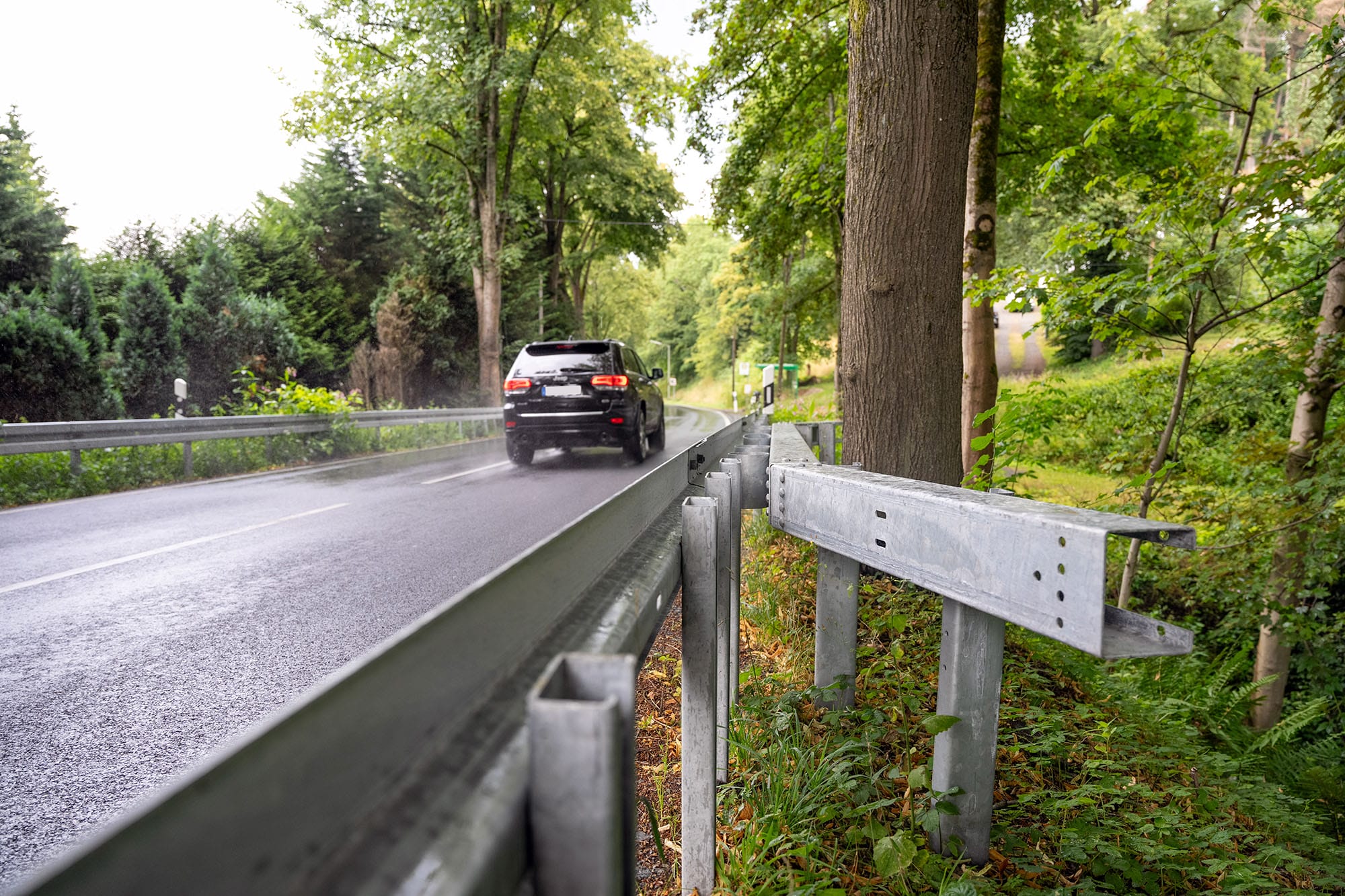

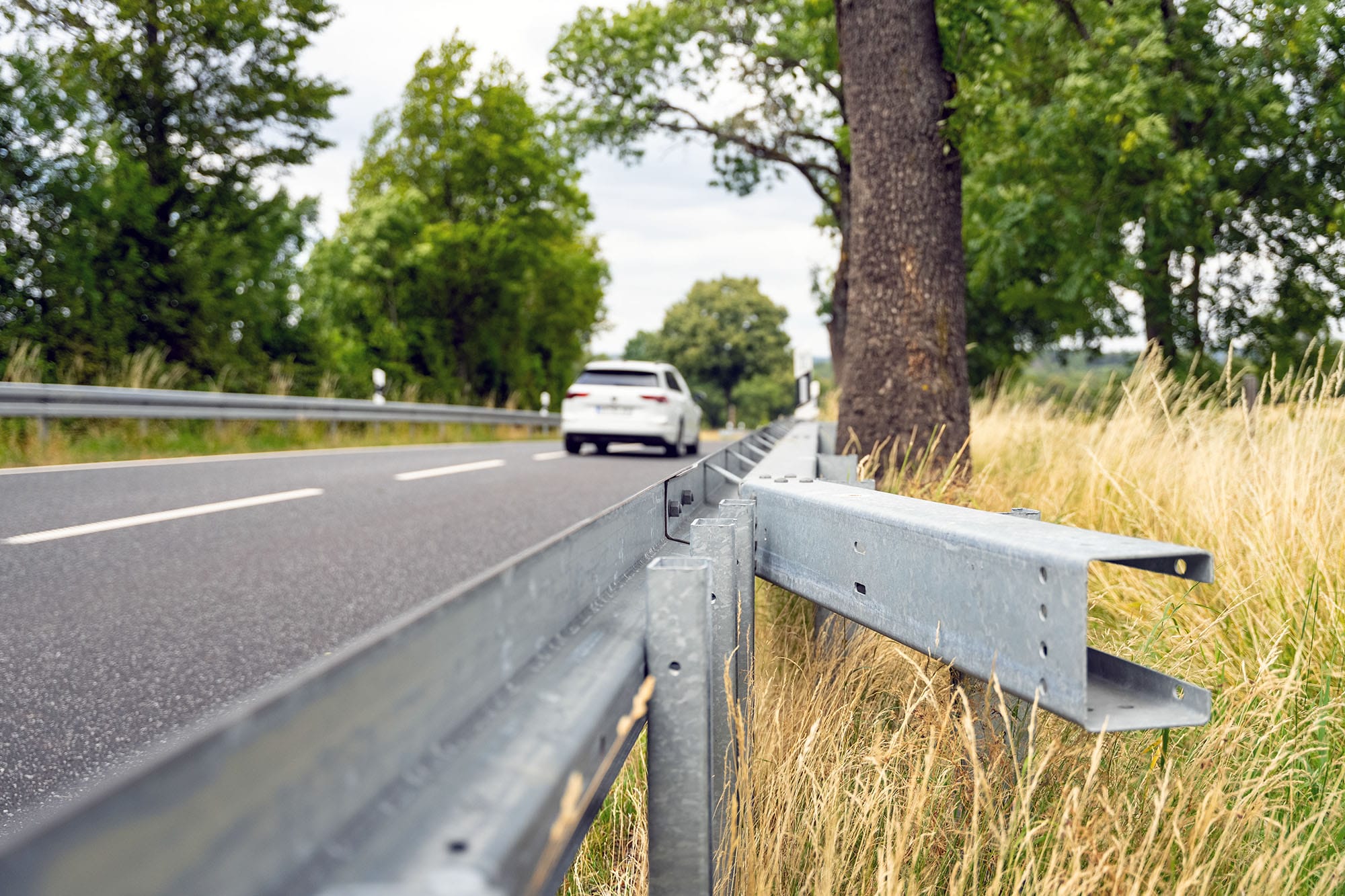

Die einseitige gerammte Stahlschutzeinrichtung besteht aus korrosionsgeschützt ausgeführten Bauteilen nach RAL-RG 620. Die Länge der Holme und Pfosten bestimmen das Format eines Elementes. Das System ist gekenn- zeichnet durch einen variablen Pfostenabstand und die an die Pfosten (Länge 1,9 m) angebrachten 4 m langen Holme. Die Schutzplankenholme überlappen und sind mit mehrfachen Schraubenverbindungen fixiert. Im Bereich der Objektschutzkonstruktion sind zusätzlich 3 Kastenprofilholmteile, C-Pfosten und Deformationsrohre angeord- net. Die Deformationsrohre sind nur mit dem Schutzplankenholm verschraubt.

Technische Details

Aufhaltestufe(n): N2
Wirkungsbereich(e): W3
Anprallheftigkeitsstufen: B
Systemhöhe: 0.75 m
Systembreite: 0,86 m
Tül-Nr: 1005
Gewicht: 713.9 kg/St. (A) / 694.3 kg/St. (B)
Prüflänge / Mindestlänge: 20 m
Leistungsklassen:
N2-W3-B
Eco-Safe BOS
