EDSP 1.33 BW

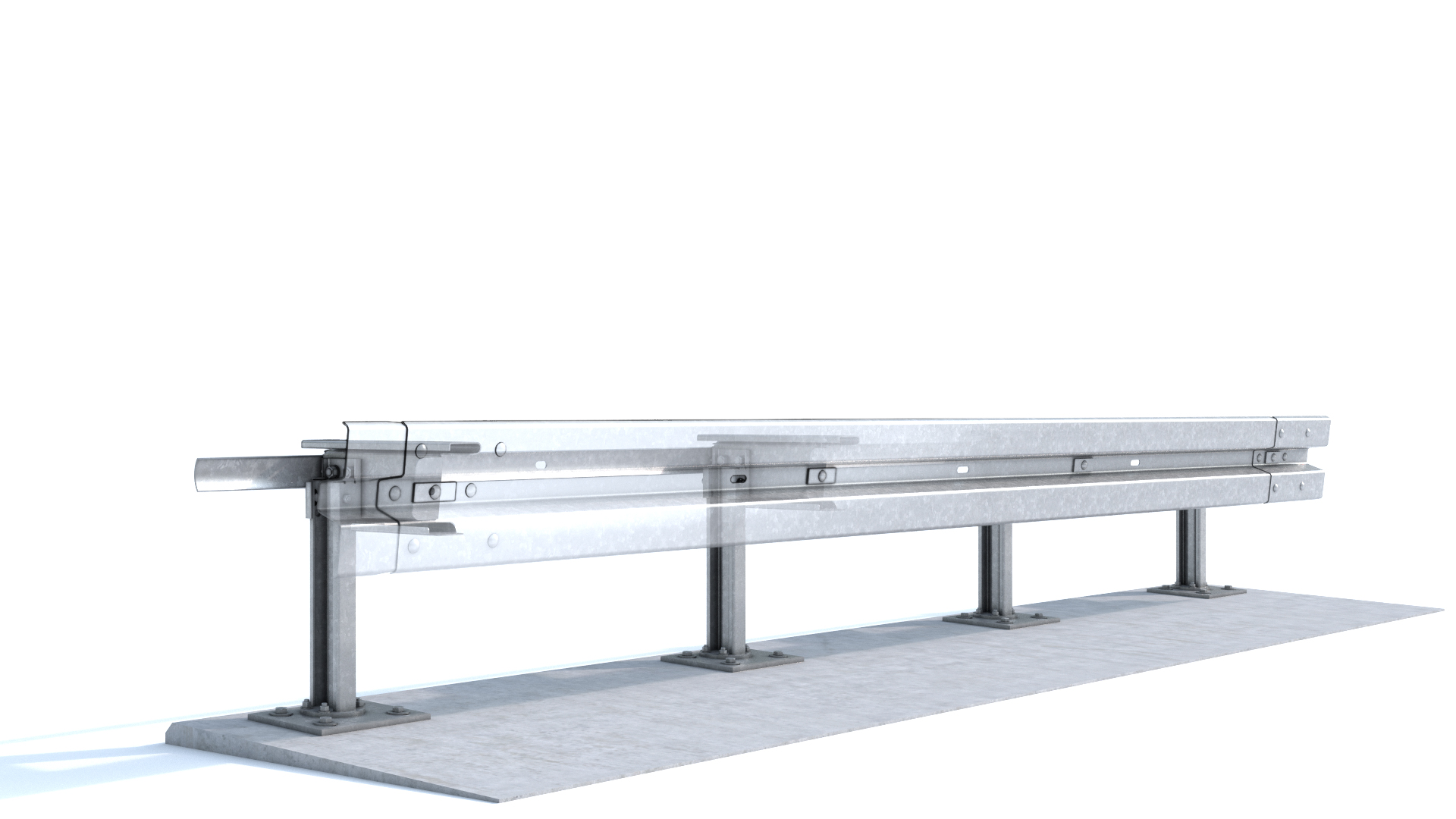

Die Stahlschutzeinrichtung für den Einsatz auf Bauwerken besteht aus korrosionsgeschützt ausgeführten Bauteilen nach RAL-RG 620. Die Länge der Holme und Pfosten sowie die Abmessungen der Abstandhalter bestimmen das Format eines Elementes. Das System ist gekennzeichnet durch einen Pfostenabstand von 1,33 m und die 4 m langen Holme. Die Pfosten sind mit je 4 Verbundankern auf der Brückenkappe befestigt.

Technische Details

Aufhaltestufe(n): H1
Wirkungsbereich(e): W5
Anprallheftigkeitsstufen: A
Systemhöhe: 0.75 m
Systembreite: 0.50 m
VIs: VI6
Tül-Nr: 1007
Gewicht: 29.8 kg/m (A) / 28.8 kg/m (B)

Prüflänge / Mindestlänge: 60 m

Leistungsklassen:

H1-W5-A Dyn. Durchbiegung: 1.2 m
