Super-Rail Eco BW

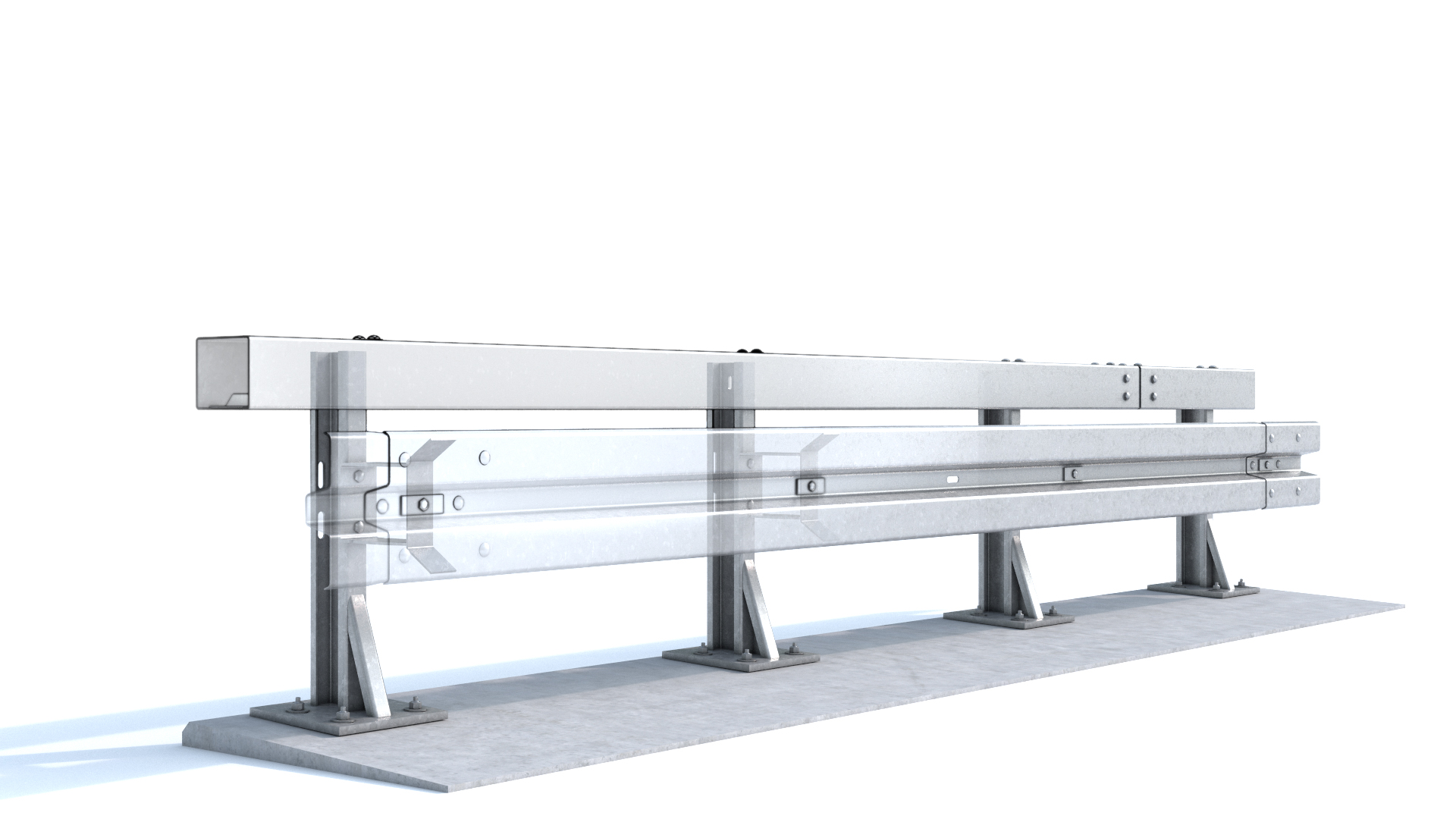

Die einseitige Stahlschutzeinrichtung für den Einsatz auf Bauwerken besteht aus korrosionsgeschützt ausgeführten Bauteilen nach RAL-RG 620. Die Länge der Holme und Pfosten sowie die Abmessungen der Deformationselemente bestimmen das Format eines Elementes. Das System ist gekennzeichnet durch seine 4,00 m langen Holme und einen Pfostenabstand von 1,33 m. Die Pfosten sind mit je 4 Verbundankern oder an einbetonierten Fertigteilankern auf der Brückenkappe befestigt. Über einen Befestigungswinkel ist der unten offen gestalteten Kastenprofil-Holmstrang am Pfosten verschraubt. Die stumpf gestoßenen Kastenprofil-Stöße werden passförmig mit innen angeordneten Stoßverbindern fixiert. Die Schutzplankenholme überlappen, sind mit mehrfachen Schraubenverbindungen untereinander fixiert und über die Deformationselemente mit den Pfosten verbunden.

Technische Details

Aufhaltestufe(n): H2
Wirkungsbereich(e): W4
Anprallheftigkeitsstufen: A
Systemhöhe: 0.90 m
Systembreite: 0.45 m
VIs: VI5
Tül-Nr: 1014
Gewicht: 47.7 kg/m (A) / 46.8 kg/m (B)
Prüflänge / Mindestlänge: 60 m
Leistungsklassen:
H2-W4-A
Super-Rail Eco BW
