Super-Rail Pro BW

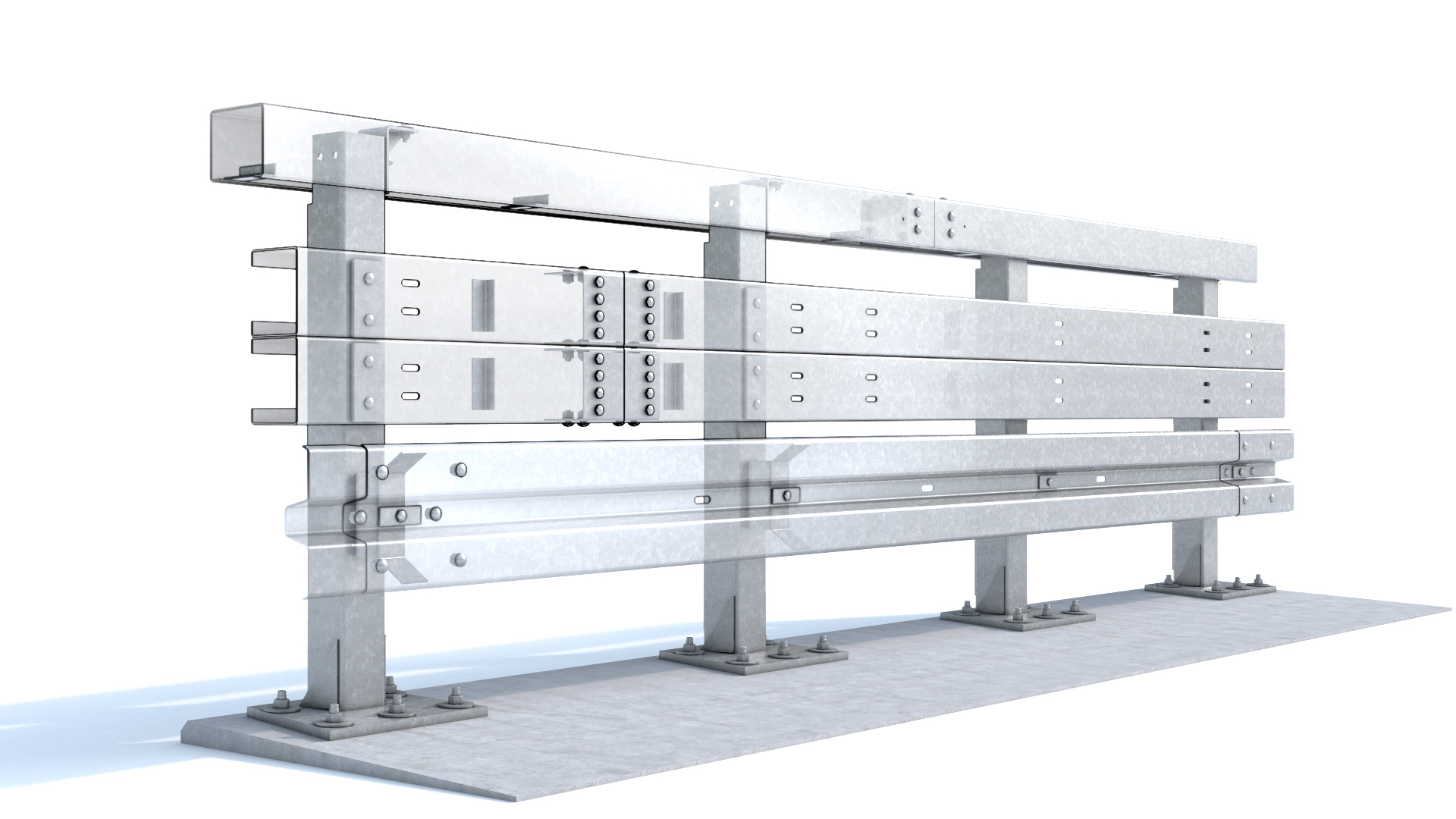

Die einseitige gerammte Stahlschutzeinrichtung besteht aus korrosionsgeschützt ausgeführten Bauteilen nach RAL-RG 620. Die Länge der Holme und Pfosten sowie die Abmessungen der Deformationsrohre bestimmen das Format eines Elementes. Das System ist gekennzeichnet durch seine 4,00 m langen Holme und einen Pfostenabstand von 1,33 m. Laschen-Klemmverbindungen fixieren die rückseitig offen gestalteten Kastenprofil-Holmstränge am Pfosten. Die stumpf gestoßenen Kastenprofil-Stöße werden passförmig mit innen angeordneten Stoßverbindern fixiert. Die Schutzplankenholme überlappen, sind mit mehrfachen Schraubenverbindungen untereinander fixiert und über die Deformationsrohre mit den unteren Kastenprofilen verbunden.
Technische Details
Aufhaltestufe(n): N2, H4b, L4b
Wirkungsbereich(e): W1, W2
Anprallheftigkeitsstufen: B
Systemhöhe: 1.30 m
Systembreite: 0.32 m
VIs: VI5
Gewicht: 109.7 kg/m (A) / 108.7 kg/m (B)
Wirkungsbereich(e): W1, W2
Anprallheftigkeitsstufen: B
Systemhöhe: 1.30 m
Systembreite: 0.32 m
VIs: VI5
Gewicht: 109.7 kg/m (A) / 108.7 kg/m (B)
Prüflänge / Mindestlänge: 72 m
Leistungsklassen:
N2-W1-B Dyn. Durchbiegung: 0.1 mH4b-W2-B Dyn. Durchbiegung: 0.3 mL4b-W2-B Dyn. Durchbiegung: 0.3 m
